档案密集架传动轴坏了怎么办?

来源: 本站 作者: admin 发布时间: 2019-11-07 15:33:54 浏览次数: 816

密集架传动轴坏了,整 个密集柜就转动不了,这样就须要厂家上门维修了,



下面附带密集架传动轴坏背景技术:

适应档案等资料存放的集中化、规模化管理,现有的密集架书架等架柜不仅具有更为科学合理的结构、可靠耐用的质量、相对较大的存放量,还具有较高的集成度、较方便灵活的操作管理。然而,对于高度自动化的智能密集架系统,要求其架体的机械驱动装置运行自如、稳定、可靠;现有的相应装置,如用于架体移动的架柜底架的链条等驱动装置由于结构等原因,在运行时传动链条容易产生拖地现象;特别是当密集架单列架体的长度比较长时,由于通常传动轴采用短轴一端耦合传动,在架体散开或合拢操作时,架体会出现摆动现象,架体两端的移动呈一快一慢,不能协调同步,影响密集架的正常运行。

档案密集架转动轴

技术实现要素:

为了解决现有技术中存在的问题,本发明提供了一种密集架的传动机构。

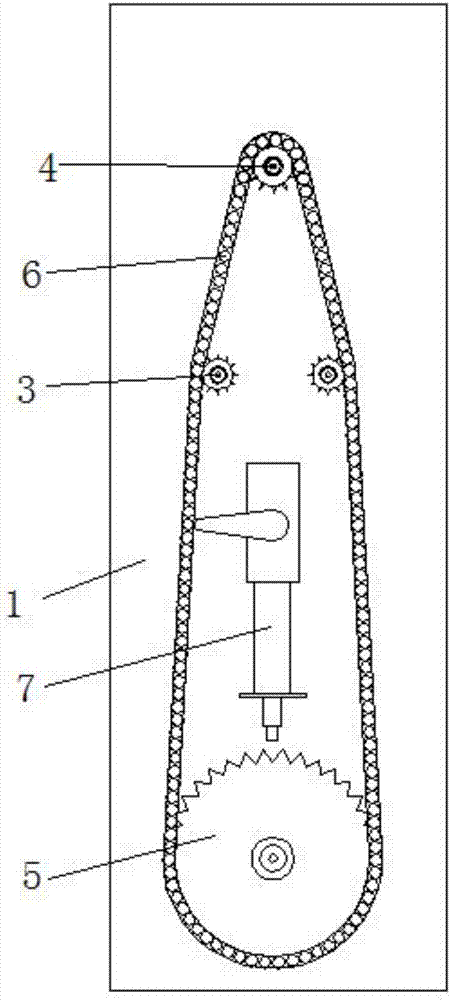

本发明解决上述问题的技术方案为:一种密集架的传动机构,包括底板、摇把、张紧轮、主动齿轮、从动齿轮、链条以及制动机构,所述主动齿轮、从动齿轮和张紧轮可转动得设置在底座上,所述张紧轮设有两个,两个张紧轮关于主动齿轮的中心和从动齿轮的中心的连线对称,所述链条套在主动齿轮、从动齿轮和张紧轮上,所述摇把通过连接轴与主动齿轮连接;

所述制动机构包括壳体、制动轴、复位机构以及制动装置,所述壳体包括第一壳体以及第二壳体,所述第一壳体为长方体,第一壳体的底面设有第一缺口,第二壳体包括第一柱体、第一平台以及第二柱体,所述第一柱体与第一壳体相连并设置在第一壳体下方,第一柱体底面与第一平台顶面相连,第一平台底面与第二柱体相连,第一平台设有圆形缺口,所述圆形缺口、第一柱体的中空和第二柱体的中空同轴设置;

所述复位机构包括复位板和复位弹簧,所述复位板设置在第一柱体内,复位弹簧设置在复位板和第一平台之间;

所述制动轴与复位板固定连接,制动轴设置在复位板的中心,制动轴的一端穿过第一壳体的第一缺口,另一端穿过第二柱体;

所述制动装置包括手柄,转轴以及制动片,所述手柄设置在第一壳体外,手柄与转轴顶部相连,所述转轴底部通过第一轴承与第一壳体底部相连,所述制动装置还包括第一支撑件,第一支撑件包括两个第一连接件和圆环形固件,圆环形固件通两个第一连接件与第一壳体相连,转轴设置在圆环形固件内部,所述制动片通过第二连接件与转轴固定,制动片的外侧面为圆弧面,所述外侧面的一端与转轴中心的距离为L1,另一端与转轴中心的距离为L2,其中,L1<L2。

本发明具有有益效果:

本发明设有张紧轮可控制链条的张紧,制动机构通过制动轴可控制从动齿轮的转动从而起到制动的效果,本发明结构简单、传动方便、运行可靠;制动装置操作方便,复位机构可以让制动轴回到原始状态,无需别的操作,操作方便。
